2-/3-tengelyes, kéklézeres lézerszkenner

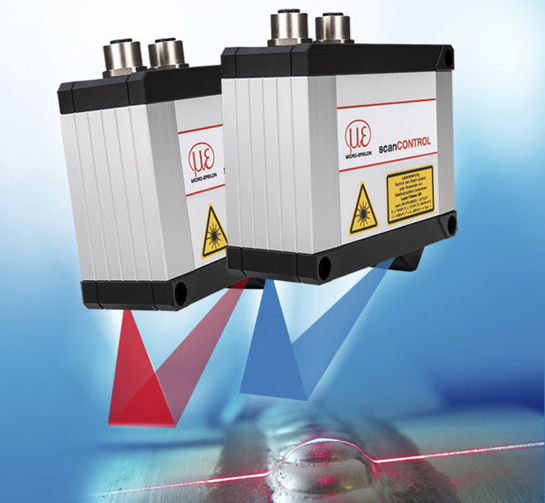

A scanCONTROL 30xx/BL sorozatú lézerszkennereket olyan dinamikus méréstechnikai feladatokhoz tervezték, amelyek nagy követelményeket támasztanak felbontás és pontosság tekintetében. A 25 és 50 mm méréstartományú (a lézervonal/X-tengely mentén) változatban elérhető szkennereket elsősorban automatizálásban, gyártásban és folyamatmonitorozásban, valamint minőségirányításban lehet optimálisan felhasználni a gyártó szerint. A választható nagy dinamikatartományú (HDR – High Dynamic Range) mód egy innovatív expozíciós módot kínál, amely a „trükkösebb” felületek esetében is kiváló pontosságot kínál

A scanCONTROL sorozatú lézerszkennerek külméreteik, pontosságuk és mérési sebességük tekintetében a piacon fellelhető legnagyobb teljesítményű profilszenzorokként tartatnak számon. Az új scanCONTROL 30xx lézeres profilozók kék lézervonallal elérhetők 25 és 50 mm-es méréstartományokkal, másodpercenként 5,5 millió kalibrált kétdimenziós profiladatot szolgáltatnak, és profilonként akár 2048 mérési pontot állítanak elő (a csúcsmodell scanCONTROL 3060-25/BL modell X-irányú felbontása mintegy 12 µm). Az akár 10 kHz profilozási frekvenciával a gyártó Micro-Epsilon új lézerszkennerei kifejezetten nagysebességű folyamatokhoz ideálisak.

A nagy hullámhosszúságú vörös lézerrel ellentétben a rövidhullámú kék-ibolya lézer a mérés alatt álló objektumba nem igazán hatol be. Különösen tetten érhető ez a jelenség az olyan szerves anyagoknál, mint a fa, illetve az olyan nem teljesen átlátszó anyagoknál, mint ragasztógyöngyök. Az új lézerszkennerekkel a kék lézer vonala élesen leképeződni látszik még ezeken a felületeken is, majd a lézer szenzorelemre vetülése stabil és nagy pontosságú mérési eredményekhez segíti hozzá a felhasználót.

A scanCONTROL 30xx/BL sorozatú lézerszkennerek főbb műszaki jellemzői röviden:

  • tengelyek száma: 2 vagy 3,
  • technológia: lézervonalas háromszögelés, kéklézeres diódával,
  • konfiguráció: kompakt, inline, rögzített,
  • nagysebességű, nagyfelbontású, precíziós lézeres mérés,
  • ethernet interfész,
  • IP67 burkolati védettség,
  • integrált elektronika,
  • automatikus működés,
  • alkalmazások: alakmérés, profilfelvétel méréstechnikai és robotikai célokra, ragasztási, hézagkitöltési, vezetékezési, felületvizsgálati, hegesztésvizsgálati alkalmazásokhoz, koordinátamérőkhöz, orvostechnikai alkalmazásokhoz, objektumméréshez és –detektáláshoz, fogászati esetekre, forrasztásvizsgálatra, minőségirányítási és gyártási célokra,
  • hosszúság: 8 … 265 mm,
  • szélesség: 9 … 144 mm,
  • mérési távolság: 50 … 390 mm.

A Micro-Epsilon honlapja
